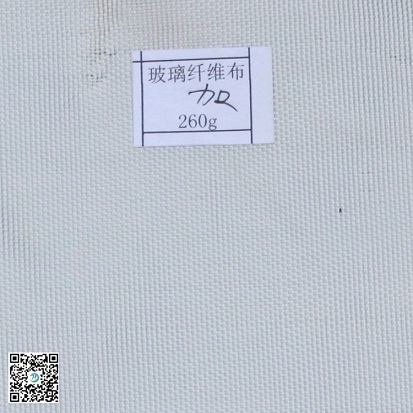

玻璃纤维布中含有氧化锆成分作用分析：

氧化锆(ZrO2)是一种耐高温的氧化物，其熔点为2680C。一般认为ZrOz的晶型有三种:单斜(M-ZrO2)、四方(T ZrO:)和立方(C-ZrO2)，在常温下稳定相是单斜型的，高温稳定相是立方型的。ZrO:各变相体的相变温度为:
M-ZrO2-70C T-ZrO-1100C-C-ZrO2
三种品型的具体转换图谐如图3所示。
M-ZrO2转变为T-ZrO2的相变温度受杂质的影响，ZrO2 的般相变温度 为1170~ 1200C， 而加人1molY2O3后，相变温度会降到860C。
ZrO2在晶型转变时具有明显的体积效应，由M-ZrO2向T-ZrO2转变时体积收缩7%~9%，并吸收热量11. 8kJ/mol,这种体积效应在加热和冷却过程中都会引起制品开裂，这就限制了它的应用。为了防止这种现象发生，在ZrO2中加人Y2O3使生成立方型固溶体。
我们可以采用诱导马氏体相变的办法来生成ZrO2的共溶体，从而达到最好的强度与韧性效果。我们对送检的耐碱玻纤网布进行XRD分析，结果如图4所示。
我们认为:送检的耐碱玻纤网布中含有12%~15%(u%)左右的ZrO2，其中M-ZrO: 和T-ZrO;为主体，分别占5u%和45u%左右，其中M-ZrO:赋子了机械强度，而T-Z:O2则赋予了一定的柔韧性。
